樹莓派5寸顯示屏A款800*480分辯率270亮度HDMI接口電阻觸摸
產品介紹
5inch標準顯示器，硬件分辨率800×480
帶電阻觸摸屏，支持觸摸控制
支持背光單獨控制，可關閉背光節省功耗
支持標準HDMI接口輸入，兼容并可直接插入樹莓派所有版本的主板(4代3代2代1代)
可作為通用HDMI顯示器使用，如接電腦HDMI作為副顯示器(分辨率輸出要能調整為800X480)
如僅用作顯示則無需占用IO資源(樹莓派使用觸摸功能時需占用IO資源)
本產品通過CE、RoHS認證
產品參數
尺寸: 5.0(inch)
分辨率: 800×480(dots)
背光亮度：270cd/m2
觸摸: 4線電阻觸摸
外形尺寸: 121.11*77.93(mm)
顯示區域: 108.00*64.80(mm)
包裝尺寸: 154*135*51 (mm)
重量(含包裝): 206(g)
功耗: 0.34A*5V
硬件說明

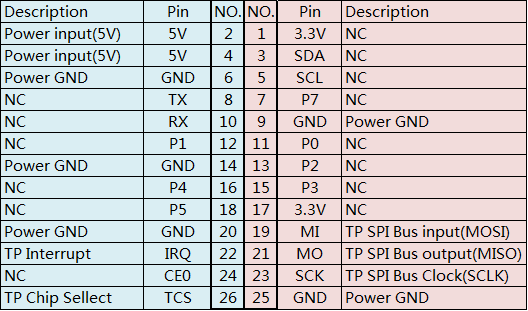

接口定義

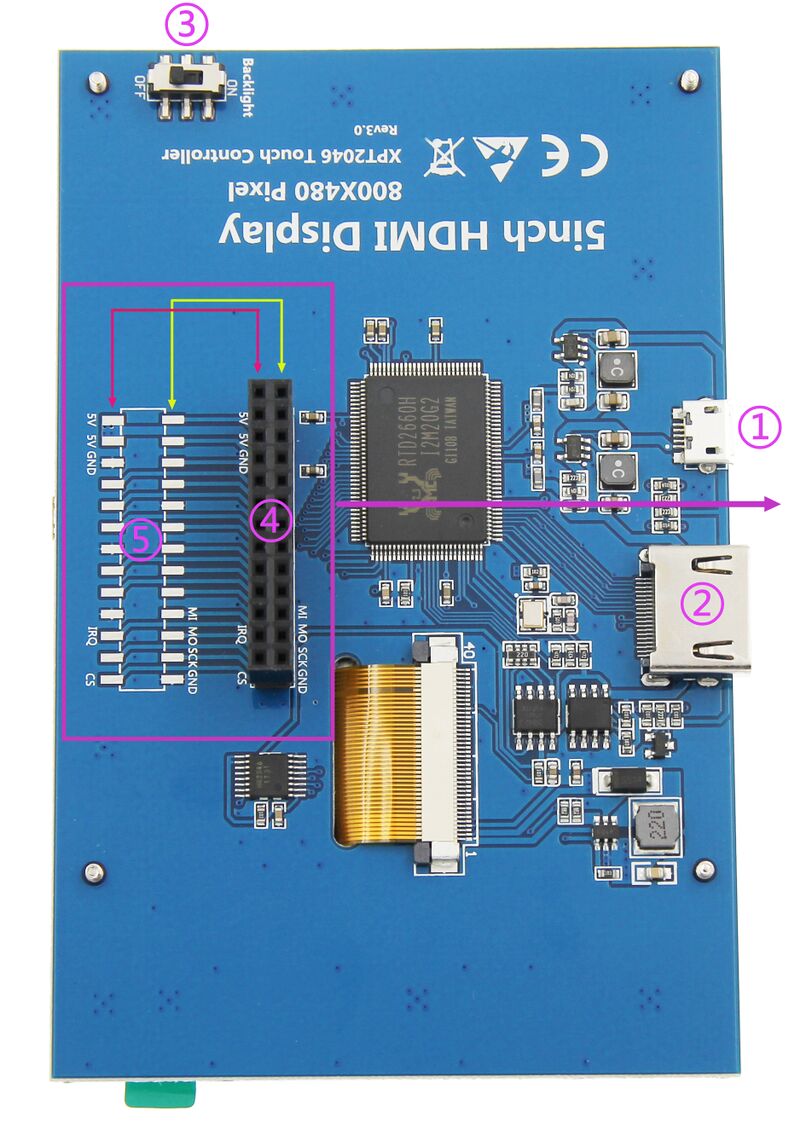

① USB 供電接口：USB供電輸入（5V），如圖④母座已連接樹莓派取電，則此USB可不接
② HDMI 接口：用于連接主板和 LCD 顯示屏進行HDMI傳輸
③ 背光開關：控制背光打開和關閉，可節省功耗
④ 電源和觸摸接口：從樹莓派取電給液晶屏，同時將觸摸信號通過GPIO回傳至樹莓派
⑤ 擴展接口：將圖④母座占用的GPIO口PIN對PIN引出，方便擴展使用
產品尺寸
| 生產廠家 | 潤中 |
| 產品型號 | MTR05001HR |
| 分辨率 | 800*480 |
| 視頻輸入接口 | HDMI |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 5寸 |
| 外形尺寸 | 121.11*77.93mm |
| 視域 | 108.00*64.80mm |
| 背光亮度 | 270cd/m² |
| 可選配觸摸屏 | 4線電阻觸摸 |
| 工作溫度 | -20℃~70℃ |
| 儲藏溫度 | -30℃~80℃ |
-
